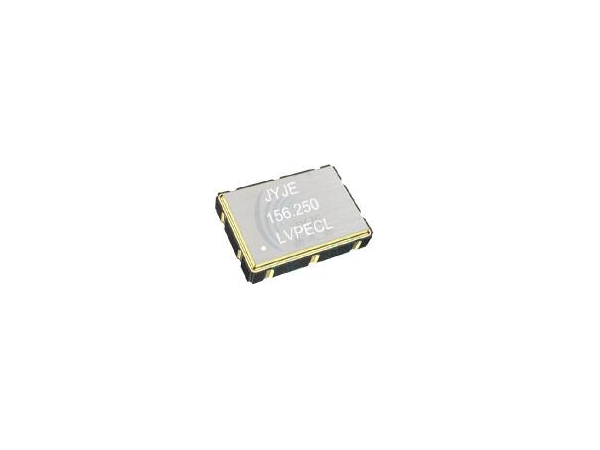

XO 7050 项目类型Item / Type

目录Content

Units

1

输出类型Output Type

LVPECLLVDS

-

2

输出负载Output Load

50

Ω

3

振动方式Oscillation Mode

Fundamental

-

4

供应电压Supply Voltage (VDD)

2.5  3.3

 V

5

频率范围Frequency Range

10.000 ～320.000

 MHz

6

整体频率稳定度*Overall Frequency Stability*

±20 ±50  or specify

ppm

7

工作温度Operating Temperature Range

-10～ + 70  - 40～ + 85  or specify

 ℃

8

储存温度范围Storage Temperature Range

- 55 ～+ 125

℃

9

电压Voltage Vol ( Max.) / Voh ( Min.)

VDD - 1.62  / VDD - 1.025

 V

10

上升(Tr) /下降(Tf)延Rise ( Tr ) / Fall ( Tf ) Time ( 20 % ~ 80 % )

1 Max.

 nS

11

电源电流Supply Current

80 Max.

mA

12

对称性Symmetry

45 ～ 55

 %

13

启动时间Start-up Time

10 Max.

mS

14

基础抖动hase Jitter ( 12 KHz ~ 20 MHz )

1 Max.

pS
