PECL、LVDS和CML电平
芯片间互连通常有三种接口：PECL（Positive Emitter-Coupled Logic）、LVDS（Low-Voltage Differential Signals）、CML（Current Mode Logic）。
ECL、PECL、LVPECL使用注意：不同电平不能直接驱动。中间可用交流耦合、电阻网络或专用芯片进行转换。以上三种均为射随输出结构，必须有电阻拉到一个直流偏置电压。(如多用于时钟的LVPECL：直流匹配时用130欧上拉，同时用82欧下拉；交流匹配时用82欧上拉，同时用130欧下拉。但两种方式工作后直流电平都在1.95V左右。)
1.1. PECL接口输出结构
PECL 电路的输出结构如图所示，包含一个差分对和一对射随器。输出射随器工作在正电源范围内，其电流始终存在，这样有利于提高开关速度。标准的输出负载是接50Ω至VCC-2V的电平上，如图中所示，在这种负载条件下，OUT+与OUT-的静态电平典型值为VCC-1.3V，OUT+与OUT-输出电流为14mA。PECL 结构的输出阻抗很低，典型值为4~ 5 Ω，这表明它有很强的驱动能力，但当负载与PECL 的输出端之间有一段传输线时，低的阻抗造成的失配将导致信号时域波形的振铃现象。
1.2. PECL接口输入结构

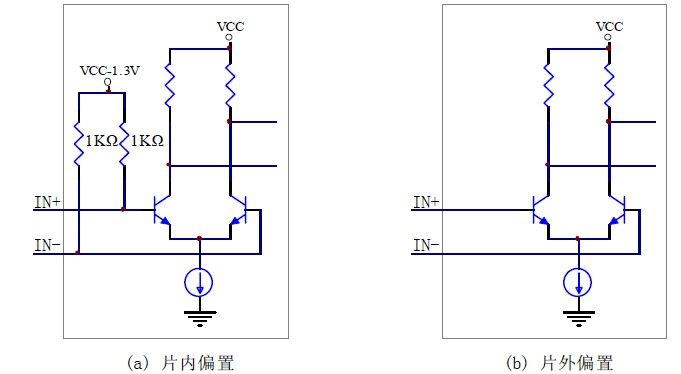

PECL 输入结构如图2所示，它是一个具有高输入阻抗的差分对。该差分对共模输入电压需偏置到VCC-1.3V，这样允许的输入信号电平动态最大。MAXIM 公司的PECL 接口有两种形式的输入结构，一种是在芯片上已加有偏置电路，如MAX3867、MAX3675，另一种则需要外加直流偏置。
2.1. CML接口输出结构
CML 接口的输出电路形式是一个差分对，该差分对的集电极电阻为50Ω，如图中所示，输出信号的高低电平切换是靠共发射极差分对的开关控制的，差分对的发射极到地的恒流源典型值为16mA，假定CML 输出负载为一50Ω上拉电阻，则单端CML 输出信号的摆幅为Vcc~Vcc-0.4V。在这种情况下，差分输出信号摆幅为800mV，共模电压为Vcc-0.2V。若CML输出采用交流耦合至50Ω负载，这时的直流阻抗有集电极电阻决定，为50Ω，CML 输出共模电压变为Vcc-0.4V，差分信号摆幅仍为800mV。在交流和直流耦合情况下输出波形见图。
CML 输出结构
CML在不同负载时的输出波形
2.2. CML接口输入结构
CML 输入结构有几个重要特点，这也使它在高速数据传输中成为常用的方式，如图5所示，MAXIM 公司的CML 输入阻抗为50Ω，容易使用。输入晶体管作为射随器，后面驱动一差分放大器。
3.1. LVDS接口输出结构
MAXIM 公司LVDS 输出结构在低功耗和速度方面做了优化，电路如图6所示。电路差分输出阻抗为100Ω。
LVDS输出结构
3.2. LVDS接口输入结构
LVDS 输入结构如图所示，输入差分阻抗为100Ω，为适应共模电压宽范围内的变化，输入级还包括一个自动电平调整电路，该电路将共模电压调整为一固定值，该电路后面是一个SCHMITT触发器。SCHMITT 触发器为防止不稳定，设计有一定的回滞特性，SCHIMTT 后级是差分放大器。
LVDS输入结构
4.1. CML到CML的连接
CML 到CML 之间连接分两种情况，当收发两端的器件使用相同的电源时，CML 到CML 可以采用直流耦合方式，这时不需加任何器件；当收发两端器件采用不同电源时，一般要考虑交流耦合，如图中所示，注意这时选用的耦合电容要足够大，以避免在较长连0 或连1 情况出现时，接收端差分电压变小。
CML到CML之间的连接
4.2. PECL到PECL的连接
4.2.1. 直流耦合情况
等效电路形式
该等效电路应满足如下方程：
在3.3V 供电时，电阻按5%的精度选取，R1 为130Ω，R2 为82Ω。而在5V 供电时，R1为82Ω，R2 为130Ω。下图给出了这两种供电情况时的详细电路。
PECL电路间直流耦合
4.2.2. 交流耦合情况
PECL 在交流耦合输出到50Ω的终端负载时，要考虑PECL 的输出端加一直流偏置电阻，如图所示。
PECL电路间交流耦合
PECL 的输出共模电压需固定在Vcc-1.3V，在选择直流偏置电阻时仅需该电阻能够提供14mA 到地的通路，这样R1=（Vcc-1.3V）/14mA。在3.3V 供电时，R1=142Ω，5V 供电时，R1=270Ω。然而这种方式给出的交流负载阻抗低于50Ω，在实际应用中，3.3V 供电时，R1 可以从142Ω到200Ω之间选取，5V 供电时，R1 可以从270Ω到350Ω之间选取，原则是让输出波形达到最佳。
PECL 交流耦合另外有两种改进结构，一种是在信号通路上串接一个电阻，从而可以增大交流负载阻抗使之接近50Ω；另一种方式是在直流偏置通道上串接电感，以减少该偏置通道影响交流阻抗。
上图中R1和R2 的选择应考虑如下几点：（1）PECL 输入直流偏压应固定在Vcc-1.3V；（2）输入阻抗应等于传输线阻抗；（3）低功耗；（4）外围器件少。最常用的就是图11 中的两种。在上图（a）中，R1 和R2 的选择应满足下面方程组：
求解得到：
R2 = 82 Ω and R3 = 130 Ω +3.3 V供电时
R2 = 68 Ω and R3 = 180 Ω +5 V供电时
图（a）有一个缺点就是它的功耗较大，当对功耗有要求时，可以采用图（b）所示的结构，在这种情况下，R2 和R3 需满足如下方程组：
R2 和R3 通常选：
R2 = 2.7 KΩ and R3 = 4.3 KΩ +3.3 V供电时
R2 = 2.7 KΩ and R3 = 7.8 KΩ +5 V供电时
4.3. LVDS到LVDS的连接
因为LVDS 的输入与输出都是内匹配的，所以LVDS 间的连接可以如图中那样直接连接。
LVDS间连接
